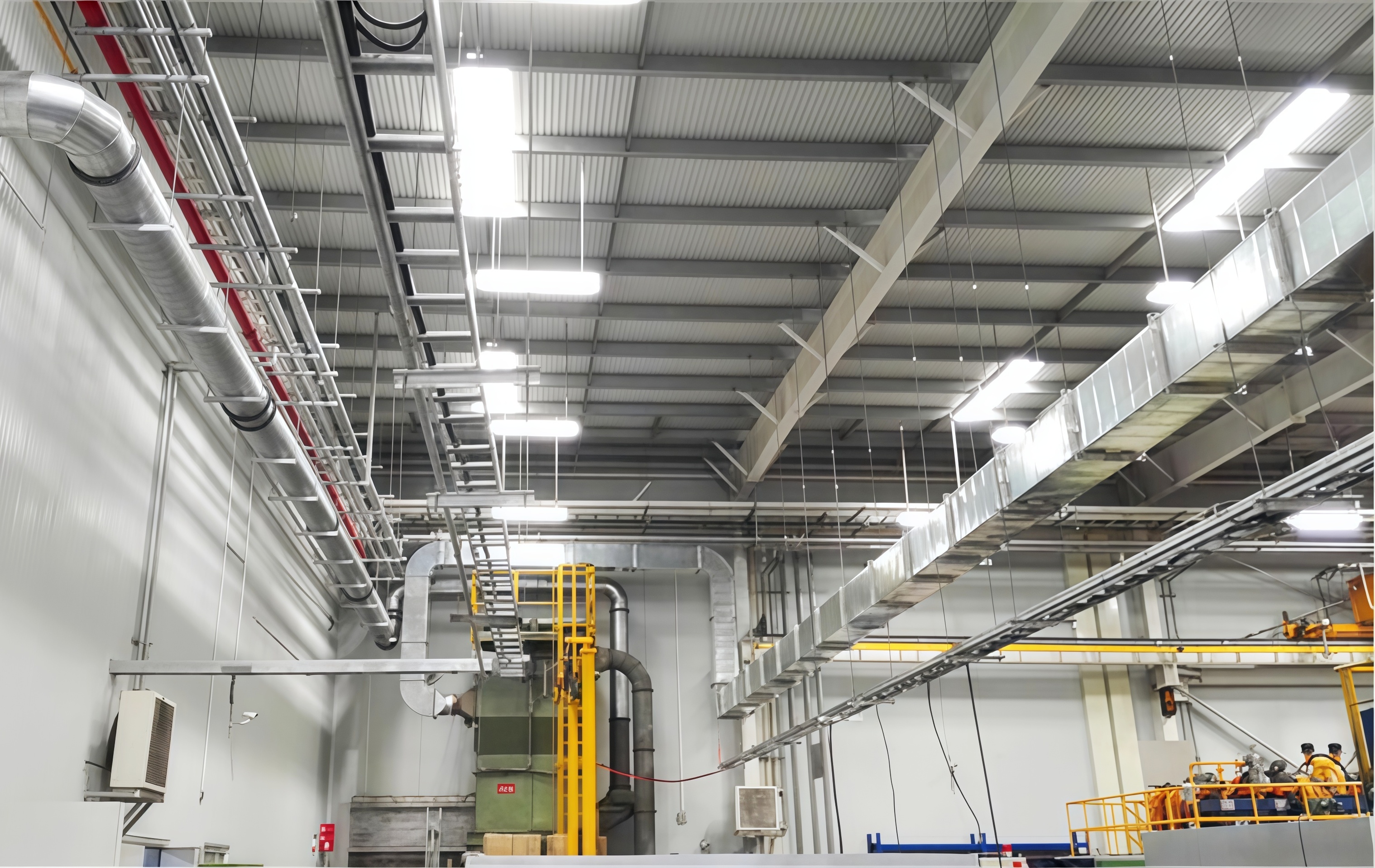

苏州某精密机械加工车间不锈钢焊接通风管道工程项目案例

一、项目背景

苏州某汽车零部件加工企业--新建精密机械加工车间，主要生产铝合金汽车配件，涉及切削、焊接、抛光等工序，产生大量金属粉尘、焊接烟气及油雾污染物。原车间通风系统采用镀锌铁皮管道，使用半年后因焊接烟气中的酸性物质（如氮氧化物、臭氧）腐蚀，出现管道穿孔、漏风等问题，且粉尘堆积导致通风效率下降 30%，需重新设计安装不锈钢通风管道系统。

二、项目难点与需求分析

污染物特性：

焊接工序产生氧化铁烟尘、臭氧（浓度≤0.3mg/m³）及少量氮氧化物（NOₓ≤50mg/m³）；

切削工序挥发矿物油雾（粒径≤5μm，浓度≤10mg/m³），需兼顾防爆要求。

环境要求：

车间为 Class 10 万级洁净区，管道需满足防尘、抗腐蚀标准；

设备运行时噪声≤75dB（A），需控制风管振动及气流噪声。

施工限制：

车间跨度 24m×18m，层高 8m，需在不影响现有产线运行的前提下分段施工；

业主要求管道使用寿命≥10 年，维护周期≥3 年。

三、解决方案：不锈钢通风管道系统设计

1. 管道材质与结构选型

主材选择：

焊接区管道：采用 316L 不锈钢（壁厚 2mm），抗氯离子腐蚀（Cl⁻≤25ppm），表面粗糙度 Ra≤1.6μm；

切削区管道：采用 304 不锈钢（壁厚 1.5mm），搭配食品级钝化处理（钝化膜厚度≥5μm），防止油雾粘附。

特殊结构设计：

管道弯头采用 R=1.5D（D 为管径）弧形设计，减少气流阻力（局部阻力系数≤0.2）；

焊接烟尘捕集口设置导流板（角度 45°），提升捕集效率至 95% 以上。

验收标准

性能测试：

系统漏风量≤1.5%（按 GB 50243 - 2016 附录 A 测试）；

捕集效率≥98%（在焊接工位 1m 处检测，粉尘浓度≤0.5mg/m³）。

材质验证：

316L 不锈钢光谱分析（Cr≥16%，Ni≥10%，Mo≥2%）；

钝化膜盐雾测试（5% NaCl 溶液，240h 无锈蚀）。

五、项目成果与效益

运行效果：

车间焊接区臭氧浓度降至 0.1mg/m³，油雾浓度≤2mg/m³，符合 GBZ 2.1 - 2019 职业接触限值；

系统阻力比原镀锌管道降低 20%，年耗电量减少约 1.2 万度。

经济效益：

不锈钢管道虽比镀锌管道成本高 30%，但使用寿命延长 2 倍，综合维护成本下降 60%；

减少因管道腐蚀导致的产线停机时间（每年减少停机 48 小时，对应增产约 200 万元）。

环保合规：

排气筒排放浓度：粉尘≤8mg/m³（GB 16297 - 1996 标准限值 120mg/m³），油雾≤5mg/m³，满足苏州市重点行业大气污染物排放标准。
